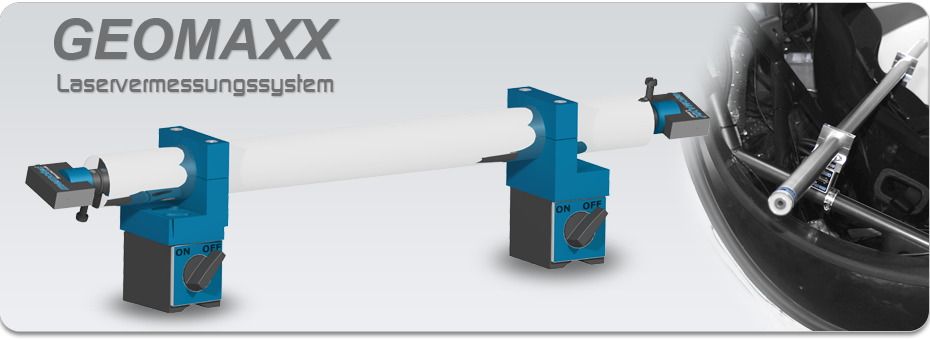

GEOMAXX - schnelle Achsvermessung für Renn- und Rallyautos

GEOMAXX ist ein neuartiges Achs-Schnellvermessungssystem für Renn- und Rallyeautos. Für den Motorsport entwickelt, ermöglicht das System eine extrem schnelle, präzise, flexible, und kostensparende Vermessung von Einzel-/ Gesamtspur und Sturz aller Räder, Heckflügel, Gurney, Diffusor, Flaps, Karroserieteile sowie der geometrischen Fahrachse (x-Achse) eines Fahrzeuges. Dazu kann das Rennfahrzeug auf seinen Rädern stehen und der Boden muss nicht einmal absolut eben sein.

GEOMAXX projiziert 2 Laserlichtwände rechts und links neben das Fahrzeug, exakt parallel zur geometrischen Fahrachse - sozusagen der Seele des Fahrzeugs. Als Aufnahme für GEOMAXX wird das stabilste Teil eines Rennwagens, nämlich den Überrollkäfig genutzt. Der Käfig bleibt bei fast jedem Unfall unbeschädigt und wird beim Anbringen von GEOMAXX am Fahrzeug gleich auf Verzug geprüft, denn bei der Erstmontage werden an verschiedenen Punkten an Käfig und Karosserie Markierungen angebracht, um die korrekte Positionierung von GEOMAXX prüfen und sicherstellen zu können.

Die GEOMAXX Software erstellt aus den abgelesenen Werten ein Messprotokoll für Einzel- und Gesamtspur, Sturz aller Räder, Abweichung zur geometrischen Fahrachse - dem sog. Dackelgang - jeweils in Dezimalgrad oder mm. Das Protokoll kann gespeichert oder auch ausgedruckt werden. Die GEOMAXX Software ist in der Lage, Abweichungen zur letzten gespeicherten Messung an diesem Fahrzeug sofort anzuzeigen: rot, wenn sich etwas geändert hat, grün, wenn die Messwerte unverändert sind, oder auch einen Vergleich zu hinterlegten Sollwerten machen und (farblich) auswerten.

Geomaxx im Fahrzeug eingebaut

Technische Daten GEOMAXX

Geomaxx SC Detail Technische Daten



Höhe x Breite x Länge 134 x 72 x 2085 - 2185 mm
Magnetkraft 800 N pro Magnet
Rohrdurchmesser Käfig 34, 40, 45 oder 50 mm
Höhenverstellung Shims und Steller
Rohrdurchmesser GEOMAXX 42 mm
Gewicht 6,5 kg
Laser Typ Linienlaser
Laser Leistung < 1 mW
Laser Wellenlänge   630 - 680 nm
Laser Toleranz 0,02 %
Laser Klasse 2 M

Geomaxx Laser Linie

Besonderheiten GEOMAXX

Geomaxx Magnetbefestigung im Fahrzeug Geomaxx Software Trigonomax Geomaxx Laser Geomaxx Tiefenmessschieber

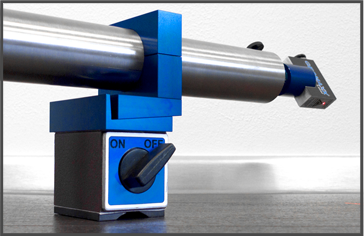

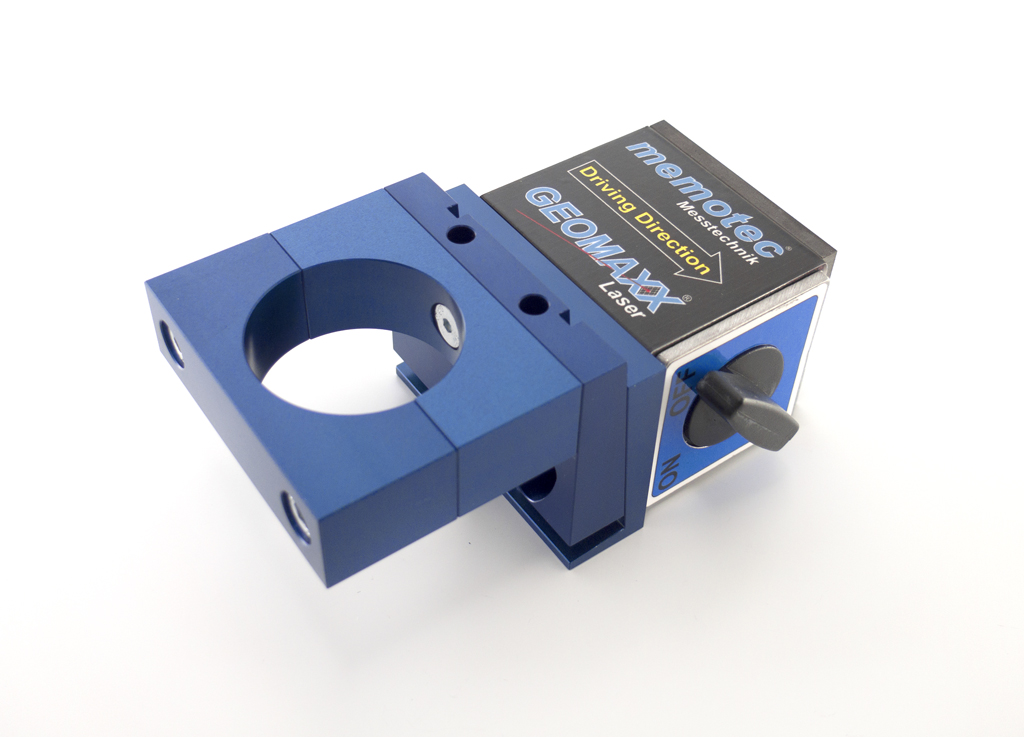

Magnetbefestigung

GEOMAXX wird temporär magnetisch am Überrollkäfig im Fahrzeug angebracht, welcher den Nullpunkt der Vermessung darstellt.

Software Trigonomax

Dokumentiert die kompletten einzelnen Achsvermessungen für ein GEOMAXX System.

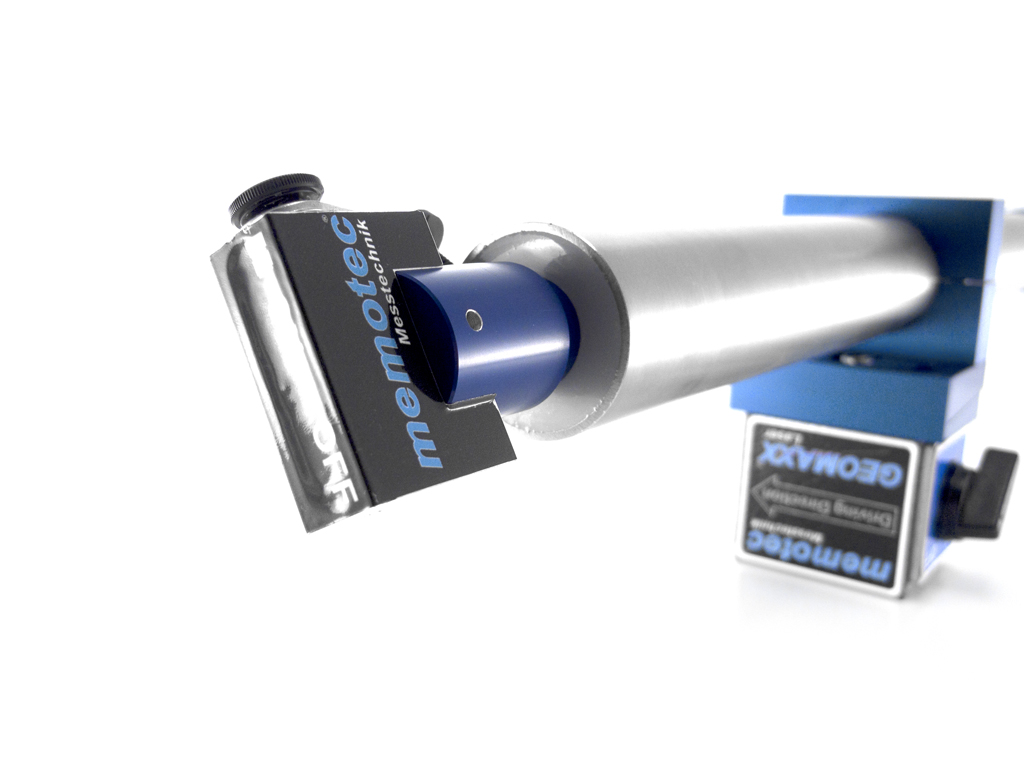

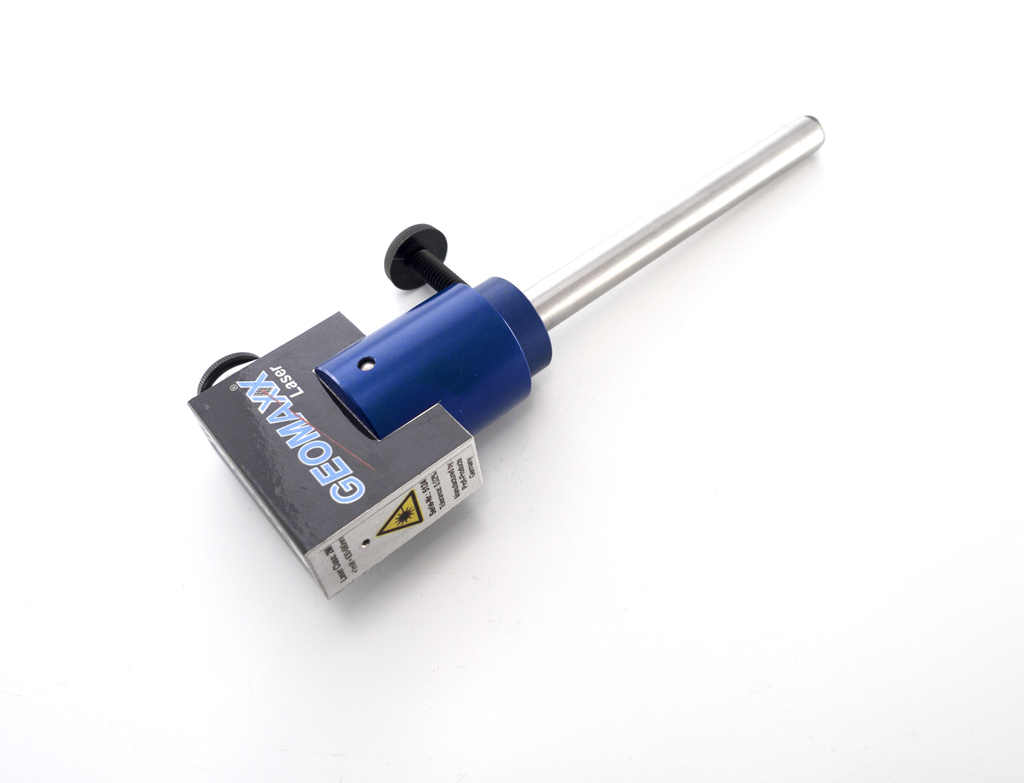

Laser

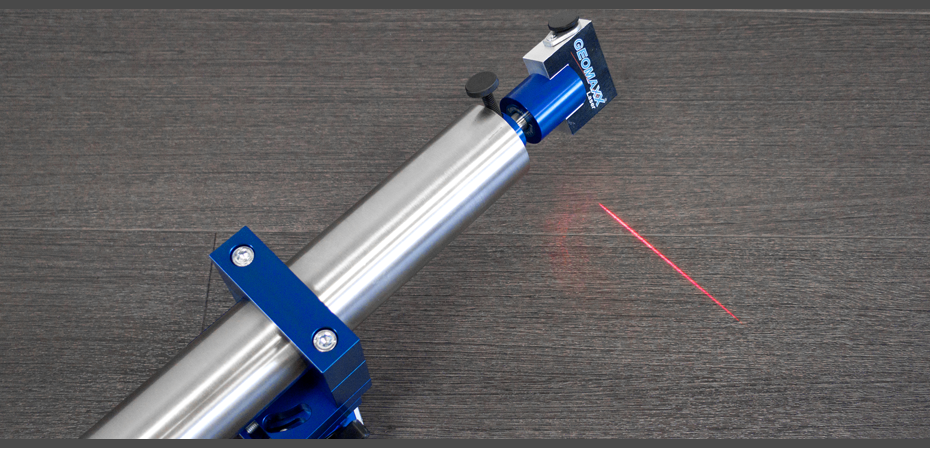

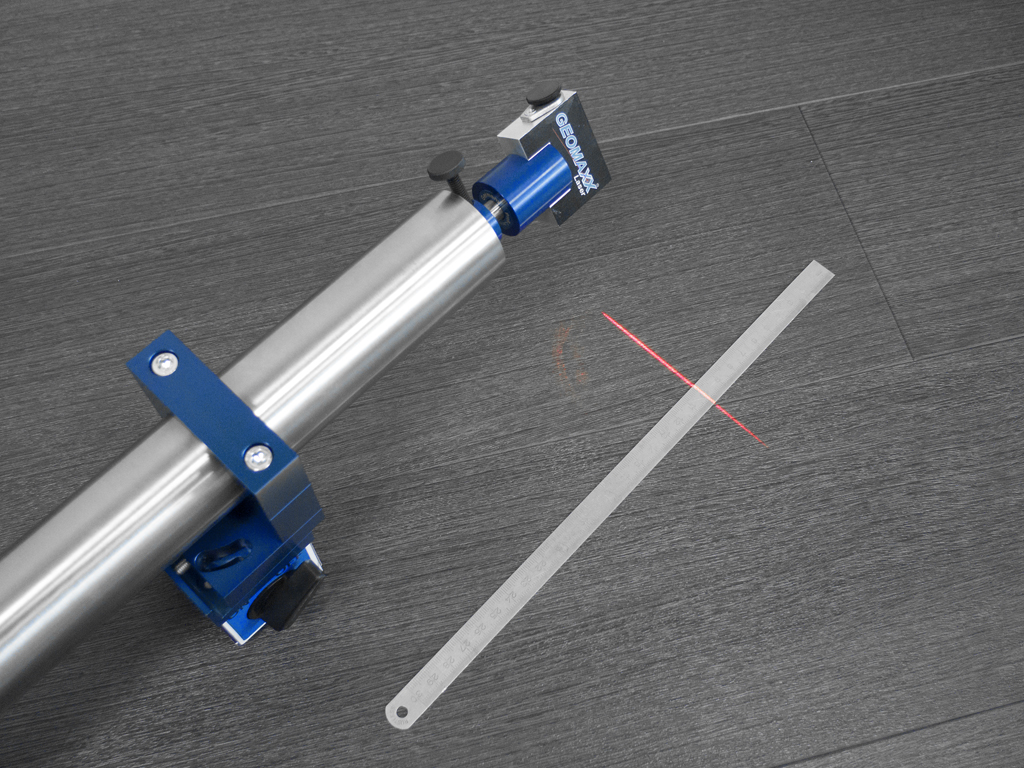

Laserwand zur Verlagerung der Fahrzeugmittelachse zur genausten Fahrzeugvermessung.



Bedienung

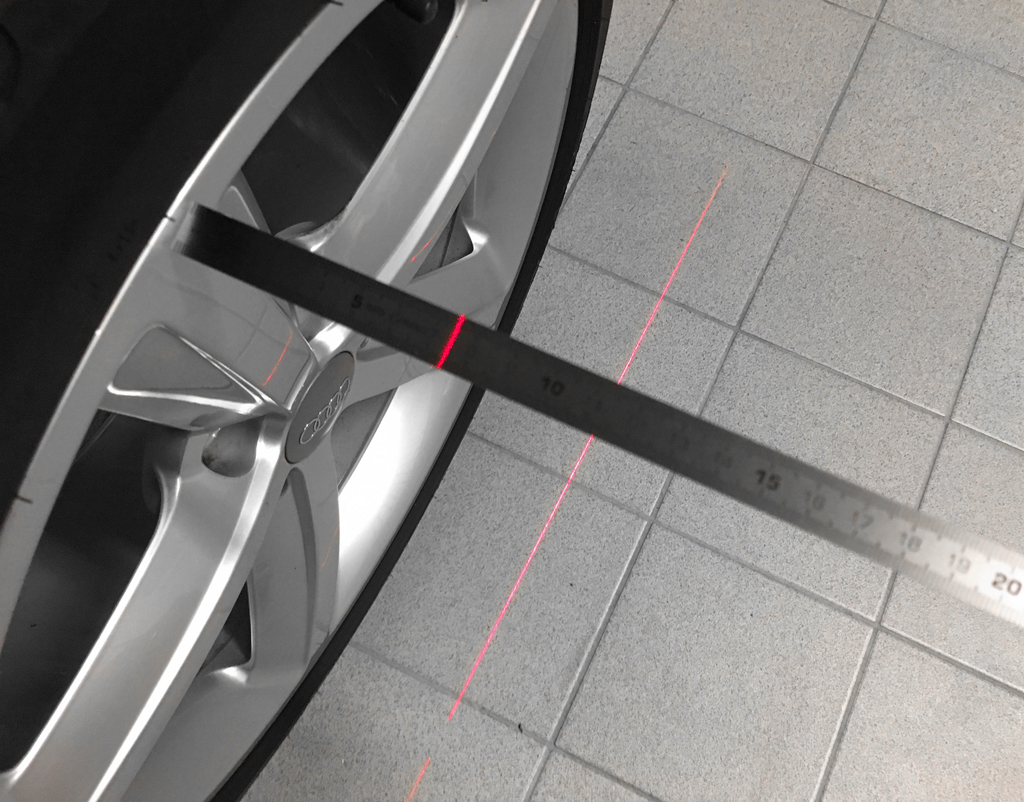

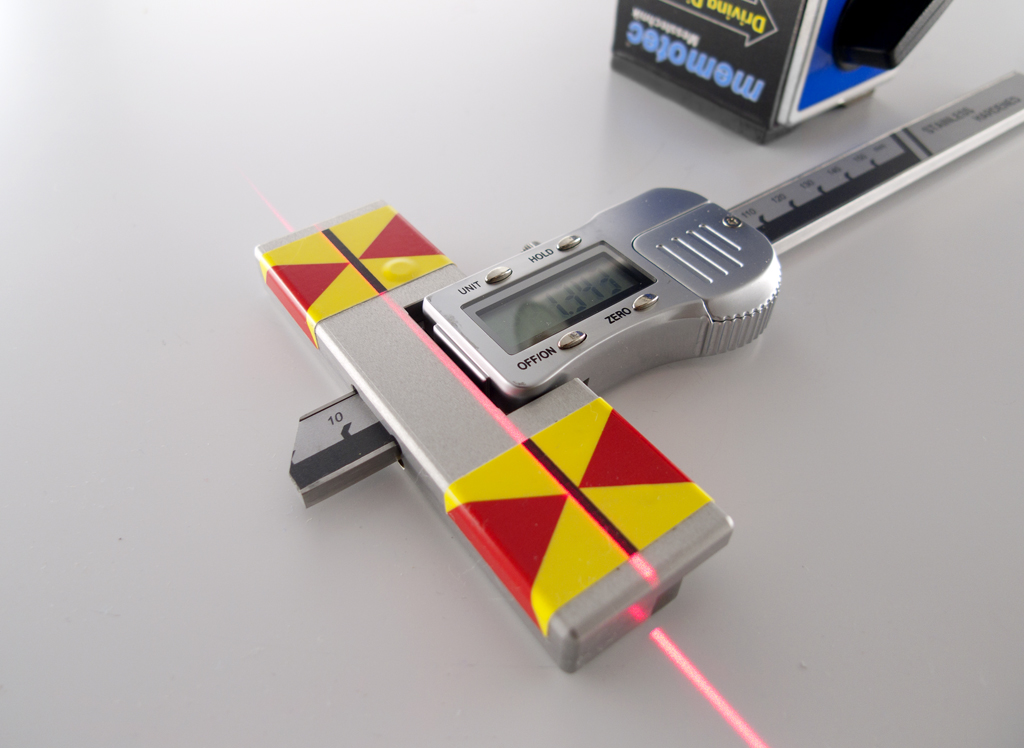

Tiefenmessschieber oder Stahllineal zur Ermittlung der Messwerte am Fahrzeug.



Geomaxx Flightcase Geomaxx Kontrollpunkte im Fahrzeug Geomaxx Fahrzeugvermessung Geomaxx Montage - Team
Transport

Sauber verpackt in einem Flightcase mit magnetischer Aufnahme des Geomaxx Systems.



Kontrolle nach Unfall

GEOMAXX anbringen, über die Kontrollsticker das Fahrzeug begutachten.



Fahrzeugvermessung

Zur Achsvermessung nicht mehr auf die Nevilierplatte, Vermessung auch auf den Air Jacks, Spur-/ Sturz-/ Höhe/ Achsversatz in einem Arbeitsgang

Montage

Montage Vorort durch das Fachpersonal auf der Nevilierplatte mit feinsten Messwerkzeugen.



Geomaxx Flexibilität Geomaxx Zeitersparnis
Flexibilität

Der GEOMAXX wird fest auf ein Fahrzeug eingemessen, bei Fahrzeugwechsel wird einfach neu eingemessen.

Zeitersparnis

Anbringen des GEOMAXX am Fahrzeugkäfig, sofortiger Start der Messung auch mit dem Fahrer im Fahrzeug.

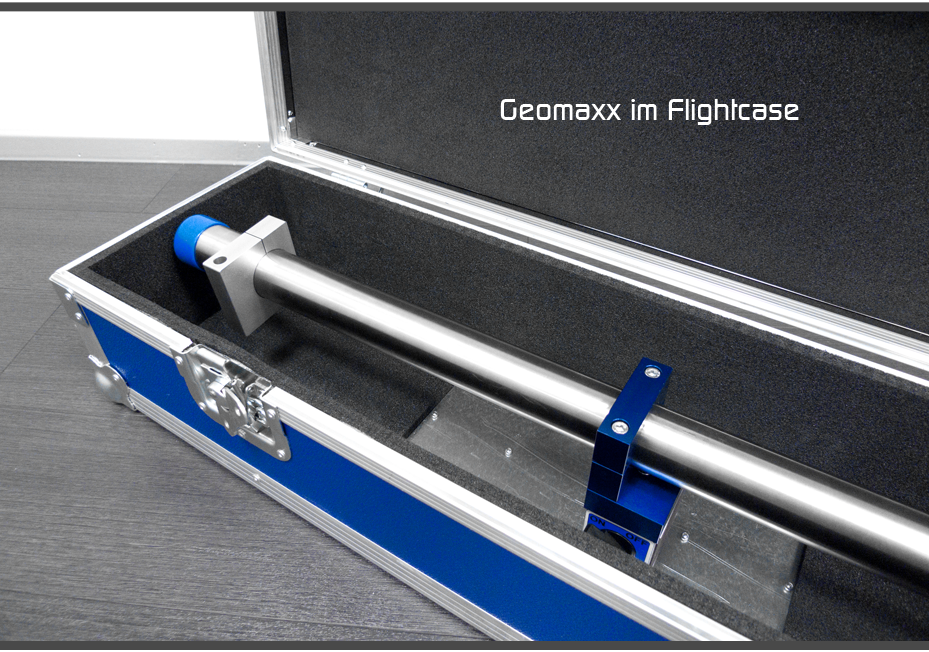

Geomaxx im Flightcase

Bauteile GEOMAXX

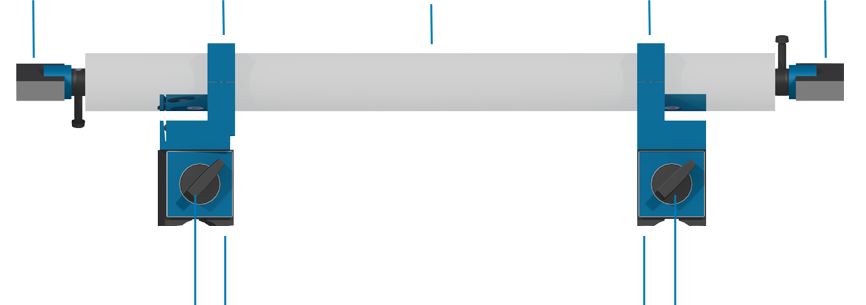

Laser Befestigung Messrohr Messrohr  Befestigung Messrohr Laser

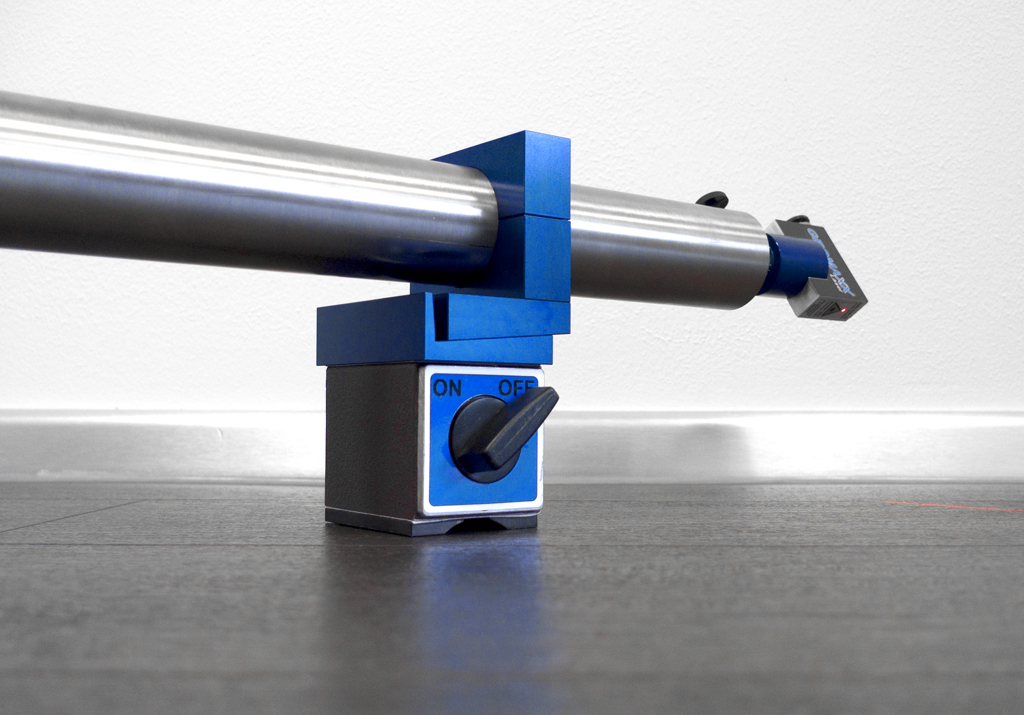

Geomaxx und seine Bauteile
Magnet Ein/Aus     Magnetbefestigung Überrollkäfig Befestigung Überrollkäfig        Magnet Ein/Aus




Bilder GEOMAXX

memotec Geomaxx Laser Bilder Gallerie memotec Geomaxx Laser Bilder Gallerie memotec Geomaxx Laser Bilder Gallerie memotec Geomaxx Laser Bilder Gallerie
memotec Geomaxx Laser Bilder Gallerie memotec Geomaxx Laser Bilder Gallerie memotec Geomaxx Laser Bilder Gallerie

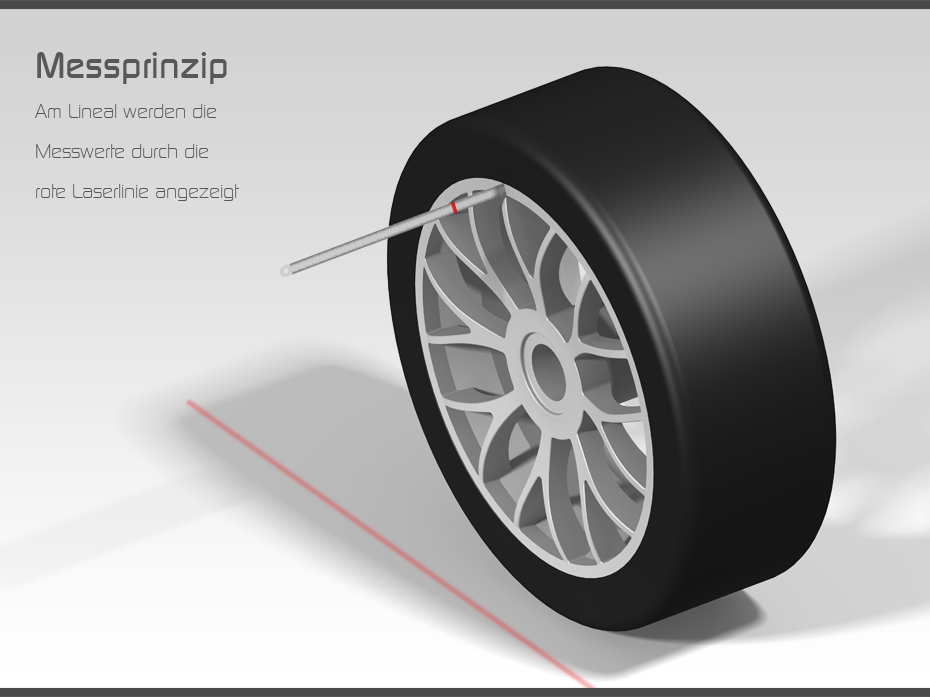

memotec GEOMAXX Laser Messprinzip

Trigonomaxx die Software

Die GEOMAXX-Software Trigonomaxx ist auf einem Dongle, der im Lieferumfang des Messrohrs enthalten ist oder auch einzeln gekauft werden kann. Auf ihm werden die Lizenz-, Fahrzeug- und Messdaten gespeichert und außerdem kann die gesamte Fahrzeug-Historie dort verwaltet werden. D.h. unabhängig vom Rechner sind Programm und Daten immer
auf- und abrufbar, sobald der Dongle an einem PC angesteckt wird.
Wird ein Dongle für ein anderes Fahrzeug umgeschrieben, bleiben die
Messprotokolle und Daten des Vorgängerfahrzeugs zwar gespeichert,
können aber nicht mehr geändert oder ergänzt werden. Das bedeutet:
EIN Dongle für EIN Fahrzeug.

Neben den GEOMAXX-Messprotokollen
verwaltet die Software das gesamte Autoleben ab der Erstmontage
von GEOMAXX. Modifikationen, Updates, Tests, Rennen, Prüfstand-
läufe, Unfälle, Schäden, Laufleistungen von Komponenten,
Verbräuche etc. – alles kann dokumentiert werden.

Wird im Team in einem Netzwerk gearbeitet, kann auf den Dongle
(am Server angesteckt) von allen Berechtigten gleichzeitig zu-
gegriffen werden, um Daten abzurufen, zu bearbeiten oder zu
speichern. D.h. es gibt innerhalb vom Team keine
unterschiedlichen „Datenstände“
eines Fahrzeugs mehr, sondern
nur einen einzigen.



Downloads GEOMAXX

Download Produkt Information GEOMAXX
Produktinformation Geomaxx
